3d Laserscan – Bestandsgebäude + Denkmalschutz

Sanierung und Umbau des Gebäudes Schlossplatz 3 in Meersburg.

Anforderung des Denkmalamtes / Regierungspräsidium Tübingen 1. und 2.OG in der Genauigkeitsstufe 1 ; 1.und 2.DG in der Genauigkeitsstufe 2 (Genauigkeitsstufen nach Arbeitsheft 7 Landesdenkmalpflege Baden Württemberg / Günter Eckstein).

Für die genaue Planung des Architekten und die Bewertung des Bauvorhabens durch die Denkmalpflege war die Aufgabe ein Bauaufmass für den Architekten zu erstellen, damit er nach den Maßgaben der Behörde eine Baudokumentation erstellen kann.

Das Gebäude war in der Vergangenheit außen und in den Geschossen 1 und 2 immer wieder mal renoviert und teilweise saniert worden. Diesen Bestand aufzunehmen und zu dokumentieren in der Genauigkeitsstufe 1 war der eine Teil der Aufgabe an unser Büro. Das Dachgeschoss, welches unausgebaut ist und bis auf vereinzelte Renovierungsarbeiten eines Zimmer-mannes, noch nie verändert wurde, sollte in der Genauigkeitsstufe 2 in einem horizontalen und vertikalen Aufmass festgehalten werden und bildete den zweiten Teil.

Da das Gebäude bewohnt ist, musste mit viel Sorgfalt vorgegangen werden.

Geräteeinsatz: Trimble Totalstation S6 (Tachymeter), Trimble R6 Empfänger (GLONASS).

Die Sanierung und der Umbau des Bauernhofes aus dem 18.Jh. erforderten eine detaillierte Gebäudeaufnahme.
In den vergangenen Zeiten wurden diese Gebäude ausschließlich landwirtschaftlich genutzt und standen nun schon einige Zeit leer. Nun sollen sie einer neuen Nutzung zugeführt werden und es waren einerseits die erhaltenswerten Gebäudeteile zu erfassen, ebenso wie die Räume und landwirtschaftlichen Einbauten für die Berechnung der Abtragung.

Es wurde eine Photodokumentation für das Architekturbüro angefertigt, die eine eindeutige Zuordnung des Aufmaßes ermöglicht.

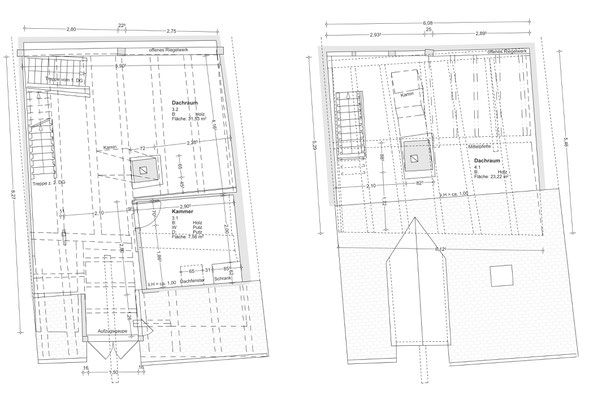

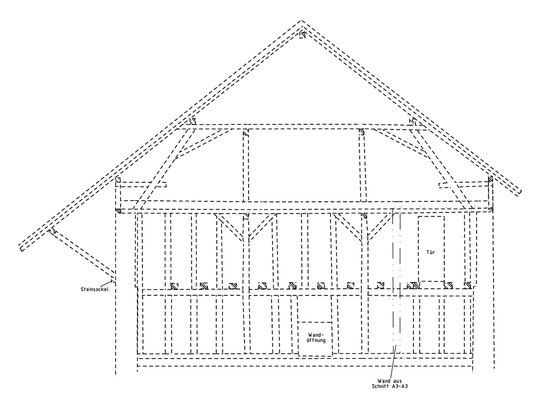

Grundrisse in allen Geschossen wurden erstellt, ebenso mehrere Vertikalschnitte und Ansichten. Diese Aufmaße erfolgten in der Genauigkeitsstufe 2.

Geräteeinsatz: Trimble Totalstation S6 (Tachymeter), Trimble R6 Empfänger (GLONASS) – zur Erstellung des Lage- und Höhennetzes.
